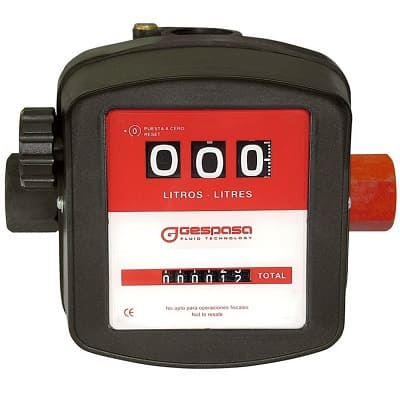

Счетчик мочевины AdBlue Gespasa MG-80V
- Арт: 2719
- Под заказ
- Бесплатно
- Cамовывоз
- Обратный звонок
- Распечатать
Корпус из полиамида и стекловолокна. Витоновые прокладки. Точность: ±1 %. Частичный индикатор из 3 цифр и суммарный из 6 цифр. Соединение с 3 входами и 2 выходами. Встроенный фильтр 350 мкм (микрон).
Производительность, л/мин: | 15-90 |
Давление, bar: | 3.5 |
Подключение, дюйм: | 1" (25 мм) |
Температура эксплуатации, ºC: | от -10 до +60 ºC |
Вес, кг: | 1.6 |
Габариты, мм: | 150x150x170 |
Страна: | Испания |
Гарантия: | 1 год или 500 000 л. |
Код производителя: | 32070-CF00000 |
Предоплата: | необходима предоплата |
-
Описание
Производительность, л/мин: 15-90 Давление, bar: 3.5 Подключение, дюйм: 1" (25 мм) Температура эксплуатации, ºC: от -10 до +60 ºC Вес, кг: 1.6 Габариты, мм: 150x150x170 Страна: Испания Гарантия: 1 год или 500 000 л. Код производителя: 32070-CF00000 Предоплата: необходима предоплата Корпус из полиамида и стекловолокна. Витоновые прокладки. Точность: ±1 %. Частичный индикатор из 3 цифр и суммарный из 6 цифр. Соединение с 3 входами и 2 выходами. Встроенный фильтр 350 мкм (микрон).
-
Видео
-
Акция
При покупке данного счетчика действует следующая система скидок, в зависимости от комплекта дополнительного оборудования:
-3% счетчик + заправочный пистолет.
-4% счетчик + заправочный пистолет + шланг.
-5% счетчик+ насос + заправочный пистолет + шланг.
-7% счетчик + насос + фильтр + заправочный пистолет + шланг.
-
Инструкция
Установка счетчика не представляет особой трудности.
Конструкция счетчика обеспечивает возможных комбинаций установки входных/выходных соединений.
Проверьте направление потока. Если направление не соответствует предусмотренному для счетчика, следуйте инструкциям раздела.
После установки правильного положения входных/выходных коммуникаций зафиксируйте их в отверстиях счетчика.Внимание! Загерметизируйте соединения при помощи тефлоновой ленты. Убедитесь в том, что воздух не поступает в систему, т.к. это может привести к ухудшению производительности насоса.
Примечание: Сбросьте значение индивидуальной шкалы. Для этого поверните устройство сброса по часовой стрелке.
Сборка и разборка
Не рекомендуется разбирать счетчик, но если вы все-таки планируете сделать это, необходимо иметь в виду, что в данном изделии имеется измерительная камера с отверстиями для циркуляции жидкости, а также индивидуальная и общая шкала. Ознакомьтесь с чертежом изделия, на котором оно представлено в разобранном виде для того, чтобы можно было увидеть все составляющие его детали. Для заказа необходимой детали укажите ее код. Имейте в виду, что счетчик можно разобрать без отключения коммуникаций.
Чтобы поменять местами входное и выходное отверстие для подключения счетчика:
Отвинтите 6 винтов на корпусе счетчика.
Действуйте осторожно, т.к. внутри находится измерительная камера.
Поверните корпус счетчика таким образом, чтобы входные и выходные отверстия заняли требуемое положение.Примечание. Крышка может поворачиваться только на 45 градусов. Убедитесь в том, что кольцо установлено правильно и измерительная камера не сместилась при разборке и повороте корпуса (если это произошло, повторите все снова, руководствуясь чертежом). Установите на место и затяните винты. Убедитесь в том, что они затянуты с достаточным усилием.
Чтобы снять счетный механизм:
Снимите устройство сброса.
Ослабьте два винта и снимите крышку.
Отвинтите винты, которые удерживают счетный механизм и аккуратно извлеките его.
Осуществите сборку, следуя приведенным выше инструкциям в обратном порядке.Калибровка.
Калибровка счетчика не занимает много времени. На заводе счетчики были отрегулированы с использованием давления 1,5 бар.
Рекомендуется произвести калибровку счетчика после его установки. У каждой жидкости своя плотность. Для обеспечения высокой точности измерения рекомендуется провести калибровку при помощи эталонной емкости или декалитра. Для калибровки можно использовать любую емкость, объем которой известен.Порядок калибровки.
Для проведения точной калибровки счетчик, шланг, пистолет и насос должны быть полностью заполнены жидкостью (воздуха не должно быть). Для этого нужно прокачать примерно 5 – 10 л жидкости и затем перевести заправочный пистолет в закрытое положение, не выключая насоса до тех пор, пока процедура не будет завершена.
Наполните эталонную емкость точно до отметки (5 или 10 л).
Если полученное количество жидкости не соответствует ожидаемому объему, значит, счетчик нуждается в калибровке.
Чтобы уменьшить количество измеряемой жидкости поверните винт по часовой стрелке. При повороте против часовой стрелки, соответственно, происходит увеличение количества измеряемой жидкости. При полном повороте производится коррекция на 0,4 л на каждые 10 л (в ту или иную сторону в зависимости от направления).
Чтобы правильно выставить счетчик необходимо повторить операцию три или четыре раза. Если полученные показания правильные значит, операция прошла успешно и счетчик готов к работе. Рабочее давление должно быть в пределах от 1 до 3,5 бар.
Счетчики могут производить измерение, если движение потока жидкости происходит из-за силы тяжести или создается при помощи насоса. Следует помнить, что минимальное давление составляет 1 бар, минимальная скорость потока 10 л/мин и точность ア1%. Если вы собираетесь использовать счетчик для системы, движение жидкости в которой происходит под действием силы тяжести, возможны погрешности в показаниях, связанные с различным уровнем жидкости в резервуаре. Рекомендуется всегда использовать насос.Техническое обслуживание
Счетчики не требуют технического обслуживания. Однако существует вероятность того, что внутри измерительной камеры могут появиться препятствия для нормального движения жидкости. Это может произойти из-за образования осадка в результате испарения жидкости. Если это произошло, необходимо очистить измерительную камеру, соблюдая при этом осторожность. В случае углеводородов очистка производится при помощи чистящих жидкостей или масла. Следуйте инструкция раздела 5 "Сборка и разборка". При консервации на длительный период времени произведите тщательную очистку поверхностей счетчика. Это позволит защитить счетчик от неблагоприятных воздействий и поддерживать его в работоспособном состоянии.
-
