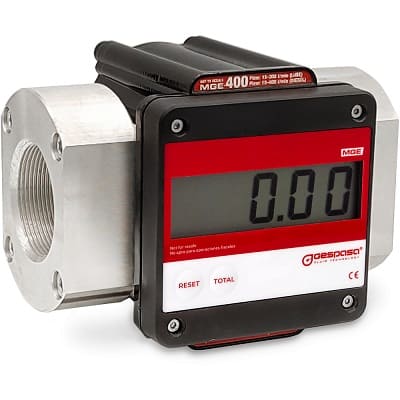

Счетчик дизельного топлива и масла Gespasa MGE 400

Установка

• Проанализировать направление потока.

• Вынуть все заглушки с прокладками из выбранных входных и выходных отверстий.

Внимание:

Необходимо с осторожностью использовать склеивающиеся элементы, в особенности, следить за тем, чтобы они не попали в измерительную камеру. Может произойти поломка мотора.

Инструкция по функционированию

• Измерительный прибор не обладает системой включения и выключения. Он постоянно действует, его дисплей включен и готов производить расчеты.

• На дисплее отображается объем с цифрами 2, 1, либо без десятичных цифр, в зависимости от номера, который появляется на дисплее. Например, если цифра составляет от 0,00 до 999,99, то на дисплее визуализируются две десятичных цифры, если речь идет о числе от 1000,0 до 9999,9 будет указываться только одна десятичная цифра, если число равняется или превышает 10 000, то десятичные цифры не будут отображены.

• Измерительный прибор имеет два счетчика:

Парциальный счетчик: используемый для отображения количества переливаемых литров. Общий счетчик: данный счетчик суммирует все переливаемые литры. При каждом переливе жидкости через измерительный прибор, показания счетчиков увеличиваются.

• Стирание данных с парциального счетчика. Нажать клавишу «RESET». Когда вы отпустите клавишу, на дисплее высветится «0,00».

• Чтение общего счетчика. Нажать клавишу «TOTAL». Пока вы держите нажатой клавишу, на экране визуализируются общие показание. Когда вы отпустите клавишу, на экране снова будут отображаться показания парциального счетчика.

• Проверка работы дисплея. Во время нажатия клавиши «RESET» включаются все сегменты дисплея, что дает возможность проверить правильность его работы.

• Проверите серийный номер. Держите клавишу «RESET» нажатой, и в течение двух секунд появится кодифицированный серийный номер.

• Проверка работы батареи. Нажать клавишу «RESET». Когда вы отпустите клавишу и если батарея имеет напряжение ниже 2,3 Вт, на экране появится сообщение «bAt».

Калибровка

Внимание: Измерительные приборы имеют фабричную приблизительную калибровку.

При установке необходимо заново откалибровать измерительный прибор.

• Держать нажатыми клавиши «RESET» и «TOTAL» в течение, приблизительно, 10 секунд до тех пор, пока на дисплее не появится «Р».

• При помощи вакуумметра (либо ввиду его отсутствия, при помощи любого резервуара, емкость которого точно известна), перелить жидкость в таком количестве, чтобы показания счетчика не превышали 99,99 литров.

• Нажать клавишу «RESET» для принятия. На дисплее появится надпись «L 0,00».

• Ввести цифру, соответствующую количеству литров, перелитых при помощи вакуумметра (с как можно большим разрешением). Для этого нажмите клавишу «TOTAL» для увеличения цифры от 0 до 9; и после выбора желаемого числа нажмите клавишу «RESET» для его установки и выбора следующего числа.

• После ввода четвертого числа на экране в течение нескольких секунд будет отображено «----» , а затем будет мигать рассчитанное значение калибровки.

• Нажать клавишу «RESET» для принятия значения калибровки.

• Сообщения об ошибке. «ERR C»: ошибка в процессе расчета значения калибровки. Повторить процесс калибровки.

• «ERR Р»: не была залита жидкость или имеются неполадки в работе плоской пружины. Повторите пункт № 2 процесса калибровки.

• «ERR L»: не была залита жидкость. Повторите пункт № 4 процесса калибровки.

Внимание: Калибровка измерительного прибора осуществляется при максимальном расходе, либо при номинальном расходе функционирования оборудования, в противном случае калибровка не будет точной.

Замена батареи

• Измерительный прибор MGE-400 функционирует с пальчиковой батарейкой из лития модели CR2032. Срок функционирования данной батареи составляет приблизительно 5 лет.

• Для замены батареи, отклейте пленку с кассеты и затем с двух болтов, которая связывает электронные детали с измерительным прибором.

• С помощью небольшой отвертки, сдвиньте имеющуюся батарею вниз.

• Заменить старую батарею на новую. Батарея расположена правильно, если + находится в верхней части (по отношению к зажиму).

Внимание:

Не ставить батарею в перевернутом положении. Это может привести к неисправностям в электронике.

Внимание:

• Необходимо следовать всем инструкциям изготовителя батареи. Не выбрасывайте ее в обычный мусор, отдайте ее в центр переработки отходов или сбора батарей.

• После смены батареи, проделать те же самые действия в обратном порядке для того, чтобы собрать верхнюю часть измерительного прибора.

Внимание:

После установки новой батареи не требуется никаких других действий. В электронной памяти хранятся данные общего счетчика и предыдущее значение калибровки.
