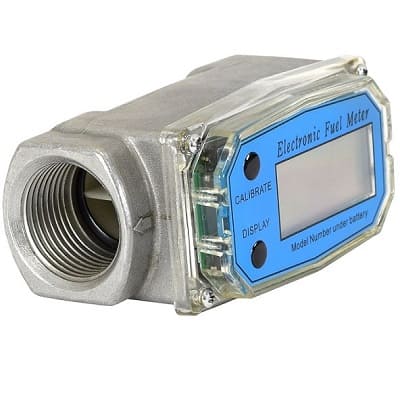

Petroll 18 счетчик электронный расхода учета дизельного топлива солярки

ВНИМАНИЕ! Счетчик не предназначен для кислот и щелочей! Работа с такими жидкостями может привести к травмам!

Примечание: счетчик чувствителен к внешним электрическим сигналам, если он расположен ближе, чем 5 см от электромоторов.

Счетчик откалиброван на заводе для работы с дизельным топливом. Возможна калибровка счетчика под другие жидкости с использованием калибровочного коэффициента (k).

Технические характеристики

• Счетчик имеет электронное табло, на котором отображается разовый расход жидкости, который можно обнулить и общий расход, который невозможно обнулить.

• Разовый расход обозначается на дисплее символом «TTL1»

• Общий расход обозначается символом «TTL2»

• Прибор может показывать расход жидкости в литрах или галлонах (США).

Управление режимами дисплея

• для отображения разового расхода «TTL1» или общего расхода «TTL2», следует кратковременно нажать на кнопку «Display».

• Для сброса на ноль параметров разового расхода, следует нажать на кнопку «Display» и удерживать ее не менее 2секунд.

• для выбора единиц измерения счетчика (литры «LTR» или галлоны «GAL») нажмите кнопку «Сalibrate»

• для показа и изменения калибровочного коэффициента (к), необходимо одновременно нажать на кнопки «Display» и «Calibrate».

Описание показаний дисплея:

• «TTL1»: разовый расход, который можно сбросить на ноль

• «TTL2»: общий суммарный расход, который не обновляется (если возникнет необходимость обнуления показаний общего расхода, то необходимо вынуть элементы питания и подождать не менее 10 с).

• «LTR»: единицы измерения -литры

• «GAL»: единицы измерения – американские галлоны

• «00000»: поле для установки калибровочного коэффициента.


Счетчик автоматически включается при прохождении через него жидкости. Через некоторое время после перекачки, дисплей гаснет, и счетчик переходит в «Спящий режим» для экономии энергии батареи. Из этого режима счетчик можно вывести нажатием любой кнопки.

Калибровка

Примечание: калибровка возможна только для показаний в литрах!

Автоматическая калибровка:

• Снимите дисплей, открутив винты на рабочей панели.

• Вытащите батарейки. После этого замкните контакты на джека J2.

• После установки батарей, на дисплее должно отобразиться «00000».

• Установите дисплей на штатное место.

• Прокачайте через счетчик 100 литров жидкости, использую мерную емкость.

• Через 30 секунд, электронный блок автоматически вычислит поправочный коэффициент (к) и запишет его в память прибора.

• Поправочный коэффициент будет храниться в памяти даже после того, как будет вынут источник питания.

• Если погрешность составит более 10%, то счетчик будет считать, что произошла ошибка и сбросит показания калибровочного коэффициента на ноль.

• Если успешная калибровка не произошла, повторите все с начала.

• Если калибровка прошла успешно, выньте батареи питания, снимите перемычку с джека J2, затем установить батарею на место.

Ручная калибровка:

• Нажмите одновременно на кнопки «Display» и «Calibrate». На дисплее отобразиться текущий калибровочный коэффициент (к). Например, если калибровочный коэффициент равен 46,33, то на дисплее будет отображаться информация.

• Для перемещения курсора по разрядам, следует кратковременно нажимать на кнопку «Calibrate». Для изменения числа, кратковременно нажимать на кнопку «Display».

• После установки необходимых параметров, следует одновременно нажать на кнопки «Display» и «Calibrate» для выхода в рабочий режим.

Для вычисления коэффициента необходимо произвести следующие действия:

• Сбросьте на ноль показания разового расхода. Залейте в мерную емкость 100 литров жидкости (т.е. L0=100 LTR).

• Посмотрите объем перекаченной жидкости на дисплее (например, на дисплее 95,56 LTR. То есть l=95.56 LTR).

• Если вы не меняли калибровочный коэффициент, то он равен k0=40 (заводская настройка).

• Далее, вычисляем калибровочный коэффициент: 95.56. 40k == 38.224100.

• После этого вводим значение калибровочного коэффициента в память прибора k=38.22 (округляем до сотых).

Обслуживание

• Ресурс батареи питания счетчика составляет 9000 часов (около года работы каждый день).

• Если дисплей показывает информацию тускло, следует заменить батареи питания на новые. Также, при этом, можно очистить полюса от следов коррозии.

• Если счетчик не загрязнять, то он практически не требует обслуживания. Важно только, чтобы могло вращаться рабочее колесо (турбина).

• В случае если колесо заблокируется, то колесо, вал и подшипники необходимо смазать полужидкой смазкой. Для того чтобы убрать грязь с рабочего колеса, пользуйтесь мягкой щеткой или небольшой палочкой.

• Не рекомендовано продувать счетчик сжатым воздухом – это может повредить рабочее колесо.

Замена батареи питания

• Открутите четыре с электронного блока

• Выньте старые батареи

• Очистите контакты от ржавчины или следов окисления

• Замените батареи на новые (тип ААА, 1,5В)

• Установите электронный блок на место

• Заверните четыре винта
