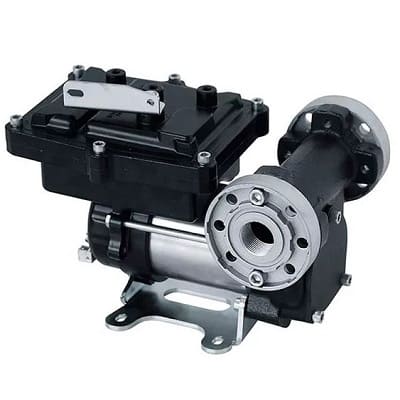

Насос для бензина Piusi EX75

Подключение

Коричневый провод подключается к ПОЛОЖИТЕЛЬНОМУ ВЫВОДУ (+12 или 24 В, в зависимости от модели), а синий к ОТРИЦАТЕЛЬНОМУ ВЫВОДУ (0 В). У нас имеется набор принадлежностей для каждого конкретного типа насоса, который позволяет производить качественную и быструю установку на участке всасывания и выходном участке. Уплотнительные швы бобин участка всасывания обработаны герметиком. Также обеспечена герметичность уплотнительных соединений выходных шлангов с латунными штуцерами, что делает ненужным применение герметиков и т.п. Раздвижные полипропиленовые трубы благодаря встроенному фильтру защищены от попаданий вовнутрь загрязнений, что позволяет опускать их до дна резервуара.

Установка

Если вы хотите установить ваше собственное оборудование, тщательно придерживайтесь следующих инструкций:

• Перед подключением насоса к источнику питания убедитесь в том, что его напряжение 12 (24) В (в зависимости от модели).

• При разработке следует закладывать минимальную высоту всасывания.

Для бензина максимальная эквивалентная высота всасывания составляет 4,5 м. (Данная высота представляет собой расстояние по вертикали от самой нижней точки всасывающей трубы до впускной трубки насоса, также следует учитывать трение при движении по горизонтальным и вертикальным участкам трубы, коленам и т.д.) При большем значении данного параметра происходит уменьшение производительности насоса, ускоренный износ механизма, а также значительно увеличивается вероятность кавитации.

• Установите на всасывающем шланге фильтр; фильтр должен быть предназначен для данной жидкости. При глубине всасывания свыше 2,7 м как при наличии, так и при отсутствии счетчика требуется установка обратного клапана.

Внимание! При установке обратного клапана убедитесь в том, что он установлен в правильной позиции.

• Подключение к насосу должно производиться при помощи переходников и колен 3/4” GAS (BSP) с внутренним диаметром 21 мм. При установке переходников на местах подключения насос будет работать не правильно, при этом его производительность снизится, а потребление электроэнергии возрастет.

• Чтобы избежать утечки топлива или попадания воздуха в систему защитите все соединения шлангов и насоса при помощи тефлоновой ленты или аналогичного материала.

Внимание ! Не применяйте для подключения переходники, предназначенные для гидравлических систем. Внутренний диаметр у этих переходников намного меньше, что ведет к снижению производительности и сокращению срока его службы.

• Подключите всасывающий шланг ко входу насоса.

Внимание! Следите за тем, чтобы герметик или тефлоновая лента не попала во внутрь трубы. В противном случае возможно засорение насоса или байпаса.

• Подключите выходной шланг в выходу насоса.

• Подсоедините заправочный пистолет к выходному шлангу. - Насос позволяет подключать автоматические и ручные заправочные пистолеты.

При использовании заправочных пистолетов происходит снижение скорости потока на 7-14%.

• Убедитесь в том, что насос подключен правильно и заземлен, а напряжение в сети соответствует рабочему напряжению насоса.

ПОДАЧА ТОПЛИВА

• Когда выключатель включен, насос производит самовсасывание жидкости и при переводе заправочного пистолета в открытое положение производится подача топлива.

• После того как заправка была произведена, выключатель должен быть установлен в позицию \"Выключено\".

Важное замечание! Если насос продолжает работать при закрытом заправочном пистолете, в шланге может создаться избыточное давление. Рекомендуется переводить заправочный пистолет в открытое положение после установки двигателя для того, чтобы сбросить это избыточное давление.

Техническое обслуживание.

Для обеспечения оптимальных показателей работы периодически выполняйте следующие операции:

• Проверьте состояние фильтра на предмет скопления загрязнений.

Внимание! Проверьте шланг и заправочный пистолет на предмет износа и повреждений. Поврежденные шланги или заправочный пистолет могут представлять собой источник опасности для людей и/или окружающей среды.
