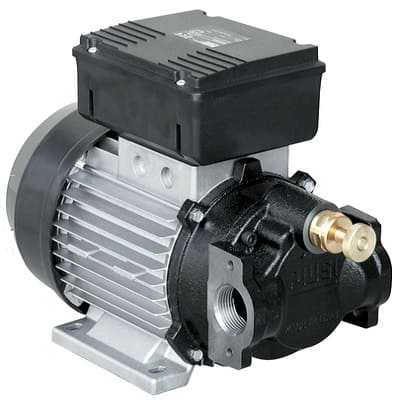

Насос для масла Piusi Viscomat 70 М

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия окружающей среды

ТЕМПЕРАТУРА: Мин. -20°С / макс. + 60°С

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ: Макс. 90%

ВНИМАНИЕ

Указанные пределы рабочих температур относятся к компонентам насоса и должны строго соблюдаться для недопущения поломок или сбоев в работе.

При этом подразумевается, что фактический диапазон температуры работы при использовании того или иного масла также зависит и от изменяемости вязкости самого масла в зависимости от температуры. В частности:

При работе при минимальной допустимой температуре (-20°С) вязкость некоторых масел может резко увеличиться и достичь максимально допустимого значения, что приведет к слишком большому статическому моменту при запуске насоса, что в свою очередь может привести к перегрузке и повреждению насоса.

С другой стороны, при работе при максимально допустимой температуре (+60°С) значения вязкости некоторых масел могут упасть ниже минимально допустимых значений, что приведет к ухудшению работы насоса и ощутимому снижению производительности вследствие увеличения противодавления.

ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

В зависимости от модели, насос оборудуется однофазной или трехфазной линией переменного тока

Максимально возможные значения отклонений от электрических параметров составляют:

Напряжение: +/-5% от номинального значения;

Частота: +/-2% от номинального значения.

ВНИМАНИЕ

Если характеристики линии электропитания будут превышать указанные предельные значения, электрические компоненты могут выйти из строя.

РАБОЧИЙ ЦИКЛ

Насосы предназначены для непрерывного использования.

При нормальных рабочих условиях насосы могут работать непрерывно без каких-либо ограничений.

ВНИМАНИЕ

Работа насоса с перепуском разрешается в течение коротких промежутков времени (не более 2-3 минут).

При работе в режиме перепуска в течение более длительного периода времени необходимо, чтобы жидкость, ушедшая в перепускную линию, была возвращена в приемный резервуар, а не повторно прокачана через насос.

РАЗРЕШЕННЫЕ / ЗАПРЕЩЕННЫЕ К ИСПОЛЬЗОВАНИЮ ЖИДКОСТИ

Масло ВЯЗКОСТЬЮ от 50 до 500 сСт (при рабочей температуре).

ЖИДКОСТИ, ЗАПРЕЩЕННЫЕ К ИСПОЛЬЗОВАНИЮВОЗМОЖНЫЕ РИСКИ:

Бензин Пожар – взрыв

Легковоспламеняющиеся жидкости с температурой вспышки, измеренной по методу

Пенски-Мартенса < 55°С Пожар – взрыв

Жидкости с вязкостью > 20 сСт Перегрузка двигателя

Вода Окисление насоса

Пищевые жидкости Загрязнение насоса

Коррозийно-активные химические продукты Ржавление насоса

Телесные повреждения

Растворители Пожар – взрыв

Повреждение уплотняющих прокладок

УСТАНОВКА

Удаление упаковочного материала не требует принятия каких-либо особых мер предосторожности, упаковочный материал не представляет никакой опасности и не загрязняет окружающую среду.

ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

Перед началом присоединения убедитесь в том, что в шлангах и приемном резервуаре нет грязи и опилок, могущих повредить насос и вспомогательное оборудование;

В заборный шланг необходимо каждый раз устанавливать фильтр с металлической сеткой;

Перед присоединением нагнетательного трубопровода залейте в насос некоторое количество масла для облегчения процесса заливки насоса;

При подсоединении насосов с британской трубной конической резьбой использование соединений с конической резьбой запрещено.

Соединения с конической резьбой, затянутые слишком сильно, могут повредить резьбовые отверстия насоса.

МИНИМАЛЬНЫЕ рекомендованные характеристики шлангов указаны ниже:

ВСАСЫВАЮЩИЙ ШЛАНГ:

- Минимальный номинальный диаметр: 1 дюйм.

- Номинальное рекомендованное давление: 10 бар.

- Необходимо использовать трубопровод, подходящий для работы при давлении всасывания.

НАГНЕТАТЕЛЬНЫЙ ШЛАНГ:

- Рекомендованный минимальный номинальный диаметр: 3/4 дюйма.

- Номинальное рекомендованное давление: 30 бар.

ВНИМАНИЕ

Использование шлангов/компонентов системы, не предназначенных для работы с маслом или имеющих неподходящие характеристики номинального давления, может привести к порче оборудования, травмам, и загрязнению окружающей среды.

Ослабление соединений (резьбовых, фланцевых соединений, уплотняющих прокладок) также может привести к порче оборудования, травмам, и загрязнению окружающей среды

Сразу после установки необходимо проверить крепление всех соединений, после этого проверку соединений необходимо выполнять регулярно через соответствующие промежутки времени.

ВАЖНАЯ ИНФОРМАЦИЯ О НАГНЕТАТЕЛЬНЫХ И ВСАСЫВАЮЩИХ ЛИНИЯХ

Модель насоса должна выбираться с учетом вязкости используемого масла и характеристик системы насоса. Такие факторы, как вязкость масла и характеристики системы могут послужить причиной того, что противодавление может оказаться больше ожидаемого (равного Р макс), что приведет

к (частичному) открытию перепуска и последующему заметному снижению производительности насоса.

В этом случае для обеспечения нормальной работы насоса необходимо уменьшить сопротивление системы с помощью трубопроводов меньшей длины и/или большего диаметра.

Если указанные изменения внести в систему нельзя, нужно выбрать модель насоса с большим значением P макс.

ВСАСЫВАНИЕ

Характеристическая кривая производительности/противодавления остается неизменной даже при высоких значениях давления всасывания.

При использовании масел вязкостью не более 100 сСт давление всасывания может достигать порядка 0,7-0,8 бара без ухудшения качества работы насоса.

При превышении указанных значений начинается кавитация, характерным признаком которой является сильное увеличение шума; через определенный промежуток времени кавитация может привести к ухудшению работы и порче насоса. При увеличении вязкости происходит снижение давления всасывания, при котором начинается кавитация.

При использовании масел вязкостью приблизительно 500 сСт для недопущения возникновения кавитации давление всасывания не должно превышать 0,3-0,5 бара.

Значения, указанные выше, даны для масел с незначительным содержанием воздуха.

В том случае, если прокачиваемое масло смешивается с воздухом, кавитация может начаться и при более низких значениях давления всасывания.

В любом случае, как было сказано ранее, необходимо обеспечить небольшое давление всасывания (следует использовать короткие шланги по возможности большего, чем отверстие насоса, диаметра, с минимальным количеством изгибов, широкопрофильные фильтры, при этом все указанное оборудование должно содержаться в чистоте).

ВНИМАНИЕ

Рекомендуется сразу же установить вакуумные и воздушные манометры на входных и выходных отверстиях насоса для проверки

соответствия эксплуатационных параметров необходимым значениям.

Для недопущения опорожнения всасывающего шланга при выключении насоса рекомендуется установить всасывающий клапан.

НАЧАЛЬНЫЙ ЗАПУСК

Насосы серии VISCOMAT являются самовсасывающими и поэтому могут закачивать масло из резервуара даже если шланг при запуске пуст.

Высота заливки (расстояние между поверхностью масла и впускным отверстием) не должна превышать 2,5 метра.

ВНИМАНИЕ

Увлажнение насоса. Перед запуском необходимо увлажнить насос маслом через впускное и выпускное отверстия.

Заливка насоса может длиться от нескольких секунд до нескольких минут – в зависимости от характеристики системы.

Если заливка насоса затянулась, остановите насос и убедитесь в том, что:

В насосе есть некоторое количество масла;

Ни один из установленных фильтров не засорен;

Нагнетательный шланг обеспечивает свободный выход воздуха;

Высота заливки не превышает 2,5 метра.

По завершению заливки насоса, после присоединения нагнетательного пистолета, необходимо убедиться в том, что параметры работы насоса не

превышают установленных значений, в частности в том, что:

1) При работе в условиях максимального противодавления мощность двигателя остается в пределах значений, указанных на табличке с паспортными данными;

2) Давление всасывания не превышает значений, указанных в разделе Н5 – «Важная информация о нагнетательных и всасывающих линиях»;

3) Противодавление в нагнетательном трубопроводе не превышает значений, указанных в разделе Н5 – «Важная информация о нагнетательных и всасывающих линиях».

Для того чтобы иметь возможность выполнить требования пунктов 2 и 3, на входных и выходных отверстиях насосов рекомендуется установить вакуумные и воздушные манометры.

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

РАБОТА В РУЧНОМ РЕЖИМЕ

Перед запуском насоса убедитесь в том, что оконечное отключающее устройство (нагнетательный патрубок или линейный клапан) закрыто;

При отсутствии отключающего устройства (свободная подача) убедитесь в том, что нагнетательный трубопровод расположен и подсоединен к резервуару надлежащим образом;

Поверните выключатель, установленный на некоторые насосы (однофазные) или выключатель пуска/останова линии электропитания;

Убедитесь в том, что количество масла в резервуаре превышает тот объем, который предполагается перекачать (отсутствие масла в работающем насосе может привести к его выходу из строя).

ВНИМАНИЕ

Запрещается включать насос, просто вставляя вилку шнура питания в розетку.

Откройте нагнетательный клапан или включите нагнетательный пистолет, крепко зажав его в руках.

ВНИМАНИЕ

Работа насоса в режиме перепуска разрешается в течение коротких промежутков времени (не более 2-3 минут).

В случае автоматического включения устройства защиты от перегрева отключите подачу питания и подождите, пока двигатель не остынет.

Остановите насос

РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

В некоторых случаях предпочтительнее обеспечить автоматическое включение/выключение насоса с помощью датчика давления, контролирующего давление на линии нагнетания.

Функциональная логика установки такого типа следующая:

Насос остановлен, нагнетательный пистолет закрыт, нагнетательная линия под давлением;

После этого открывается нагнетательный пистолет, а давление в нагнетательной линии снижается;

После того, как давление падает ниже значения «Pm», датчик давления автоматически включает насос, активируя подачу;

Во время подачи насос работает с противодавлением, которое, в зависимости от условий на линии нагнетания, может оказаться выше или ниже давления «Pm»;

При закрытии нагнетательного пистолета давление резко увеличивается и датчик давления, после того, как будет превышено значение «Ра», автоматически выключает насос.

Значения «Ра» и «Рm» - это значения используемого датчика давления, которые, как правило, могут регулироваться в определенном диапазоне.

Для обеспечения безопасной и надежной работы насоса в условиях его автоматического включения и выключения необходимо убедиться в том, что:

Давление «Ра» значительно ниже давления перепуска для того, чтобы насос выключился сразу после закрытия нагнетательного пистолета,

а также для того, чтобы насос работал в режиме перепуска в течение короткого промежутка времени;

Давление «Рm» ниже давления «Ра» для того, чтобы исключить возможность самопроизвольного запуска насоса из-за небольших перепадов давления, происходящих не вследствие открытия пистолета;

Всасывающий клапан обеспечивает герметичность для недопущения частого и непредусмотренного включения и выключения насоса вследствие утечек;

Если система целиком состоит из металлических или жестких труб, следует рассмотреть возможность установки аккумулятора, способного предотвратить небольшие утечки (например, из всасывающего клапана) для недопущения падения давления, достаточного для автоматического запуска насоса.

ВНИМАНИЕ

Невыполнение указанных требований может привести к поломке насоса.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Конструкция позволяет свести объем техобслуживания к минимуму.

Для недопущения утечек необходимо один раз в неделю удостоверяться в том, что трубные соединения не ослаблены;

Раз в месяц необходимо выполнять чистку корпуса насоса, насос должен содержаться в чистоте;

Раз в месяц необходимо проверять и чистить фильтры, установленные на входном отверстии насоса;

Раз в месяц необходимо проверять состояние шнуров питания.
