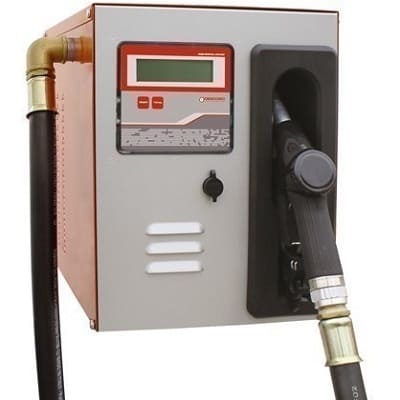

Gespasa Compact 50K-230 топливораздаточная колонка

Монтаж устройств MINI производится на надземных или подземных резервуарах.

Общие требования

Системы должны функционировать с минимальной высотой всасывания.

Эквивалентная максимальная высота всасывания составляет 4,5 м для дизельного топлива. (Эквивалентным является расстояние по вертикали от нижней части всасывающей трубы до трубы впуска устройства MINI с учетом потерь из-за трения по вертикальному и горизонтальному пути труб, колен и пр.). Следует установить обратный клапан диаметром 1 - 1 ¼ дюйма, предназначенный для дизельного топлива. Увеличение высоты всасывания повлияет на скорость потока, а также вызовет ускоренный износ насоса и резкое повышение вероятности порообразования.

ВНИМАНИЕ Запрещается использования соединительных муфт регулирования гидравлического давления для соединения. Каналы этих муфт узкие, что сокращает скорость потока и срок службы насоса.

Подземный резервуар

Резервуар должен быть расположен на минимальной глубине, для обеспечения минимальной высоты всасывания в соответствии с нормативами.

Опора

Необходимо установить бетонную опору с предусмотренным пространством для всасывающей трубы и электрических кабелей.

Всасывающие трубы

Применение труб на линии всасывания должно соответствовать нормативам. Необходимо использовать соответствующие колена и муфты для проведения трубы над резервуаром и под заправочным мини-устройством во избежание оседания резервуара по причине замерзания. Горизонтальная линия всасывания должна быть расположена на глубине 45 см, по возможности, с уклоном по отношению к резервуару на 1-2%.

Вентиляционные трубы

Трубы для вентиляции резервуара следует использовать в соответствии с предписаниями. Соединения должны быть гибкими, а труба должна проходить не менее чем на 0,5 м над уровнем земли. Верхняя часть трубы должна быть защищена от дождя и огня. Для резервуаров емкостью менее 10 000 литров могут быть использованы трубы диаметром 1 ½ дюйма.

Горизонтальные секции труб должны быть расположены под уклоном в 1% по отношению к резервуару.

Электропроводка

Кабели соединяются с батареей при помощи клемм.

ОБЯЗАТЕЛЬНЫМ ТРЕБОВАНИЕМ ДЛЯ ГАРАНТИИ ОБОРУДОВАНИЯ ЯВЛЯЕТСЯ УСТАНОВКА ПРЕДОХРАНИТЕЛЯ НА ДВИГАТЕЛЕ, В СООТВЕТСТВИИ С НОРМАТИНЫМ ТРЕБОВАНИЕМ EN 60947, СООТВЕТСТВУЮЩИМ МОЩНОСТИ И ПОТРЕБЛЕНИЮ УСТРОЙСТВА MINI.

Предостережение: Прокладка кабелей и электрические подключения должны выполняться квалифицированным электриком, ознакомленным с соответствующими местными нормами и правилами. Устройство MINI необходимо должным образом заземлить и использовать подходящие трубы и кабели.

Предупреждение: Информация, приведенная выше, предназначена для лиц, выполняющих монтаж. Информация носит общий характер и относится к широкому спектру применения. Данная информация основана на многолетнем опыте и является точной и достоверной. В любом случае, компания TOT COMERCIAL, S.A. не берет на себя ответственность в отношении применения данной информации.

КАЛИБРОВКА

ВНИМАНИЕ Топливозаправочные устройства имеют предварительную заводскую калибровку. ПОСЛЕ УСТАНОВКИ УСТРОЙСТВА НЕОБХОДИМО ВЫПОЛНИТЬ ПОВТОРНУЮ КАЛИБРОВКУ.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Для правильной эксплуатации следует внимательно ознакомиться с прилагаемым руководством по эксплуатации счетчика. Монтаж заправочного устройства MINI следует производить в соответствии с положениями раздела «Монтаж» настоящего Руководства. При первоначальном пуске необходимо открыть топливозаправочный кран для заливки насоса.

ОПЕРАЦИЯ ЗАПРАВКИ

• Пользователь должен вставить топливозаправочный пистолет в бак транспортного средства. Устройство заправки запустится, и электроника запросит ввод кода или идентификационный ключ.
• Пользователь должен вставить топливозаправочный пистолет в бак транспортного средства. Как только электроника разрешит начать подачу, нажмите спусковой крючок; на дисплее отразится увеличение количества.
• Когда операция завершится, повесьте топливозаправочный пистолет и заправочное устройство автоматически остановится.

ОСТАНОВКА УСТРОЙСТВА

• Нормальная остановка. Остановка происходит, когда вы повесите топливозаправочный пистолет на его держателе. При этот остановится мотор.
• Остановка в связи с превышением времени. Эта остановка происходит, когда заправочное устройство работает в течение 90 секунд без подачи; после этого интервала электронный контроллер останавливает мотор (Временный период в 90 сек можно регулировать в соответствии с конфигурацией контроллера).
• Аварийная остановка происходит при экстренных ситуациях или во время ТО и (или) ремонта установочных устройств. Также при падении напряжения или прекращении электропитания во время работы устройства, при этом, данные заправки сохраняются и поступают на контроллер после восстановления питания.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для поддержания исправного состояния устройства MINI необходимо периодически выполнять следующие операции:

• Если на вашем устройстве установлен микрофильтр FG-2 (опционально), проверить фильтр, убедиться в отсутствии отложений осадков. Для очистки фильтра следует отвинтить его, снять решетку, установить фильтр.
• Снять крышку ролика и проверить состояние лопастей. Изношенные лопасти следует заменить, в противном случае может произойти повреждение насоса.
• Некоторые жидкости могут высыхать в счетчике, что приводит к его блокировке. В таких случаях следует прочистить счетчик. Подробная информация представлена в руководстве по эксплуатации.
• ВНИМАНИЕ: Следует проверить шланг и топливозаправочный пистолет на износ и повреждения. Шланги и топливозаправочный пистолеты, находящиеся в плохом состоянии, могут представлять опасность загрязнения окружающей среды.

РЕМОНТ

Ремонт неисправных устройств может производиться исключительно в авторизованных мастерских. Необходимо очистить устройство MINI и слить топливо перед отправкой устройства в ремонтную мастерскую. В случае ошибочного применения устройства MINI с жидкостями, не произведенными из дизельного топлива, соответствующие жидкости следует разбавить по мере необходимости и при отправке устройства на ремонт приложить уведомление с указанием химических веществ, которые перекачивались посредством устройства.

Устройства MINI, не сопровождаемые подобными уведомлениями, не будут приниматься на ремонт мастерскими и заводом. При заказе запасных частей следует указывать кодовый номер запасной части и серийный номер устройства MINI. Заказы на запасные части будут выполняться только при наличии данной информации.
